Wärmebrücken · Katalogdetail · DIN 4108 Beiblatt 2
Außenliegender Rollladenkasten am Fenster
Den Fensterkopf mit außenliegendem Rollladenkasten in der Fensterfläche einordnen.
Vordefiniertes Anschlussdetail aus einem Katalog. Dieses Beispiel ist keine Kundenreferenz und ersetzt keine projektbezogene Berechnung.
Der Wärmebrückenkatalog, DIN Media: Bild 269, Seite 315. Vorgefertigtes Katalogdetail.
Das Anschlussdetail im Überblick.
- Anschluss
- Den Fensterkopf mit außenliegendem Rollladenkasten in der Fensterfläche einordnen.
- Darstellung
- Einordnung des Anschlusses anhand einer vorhandenen Katalogvariante mit Geometrie, Baustoffen und Temperaturdarstellung.
- Einordnung

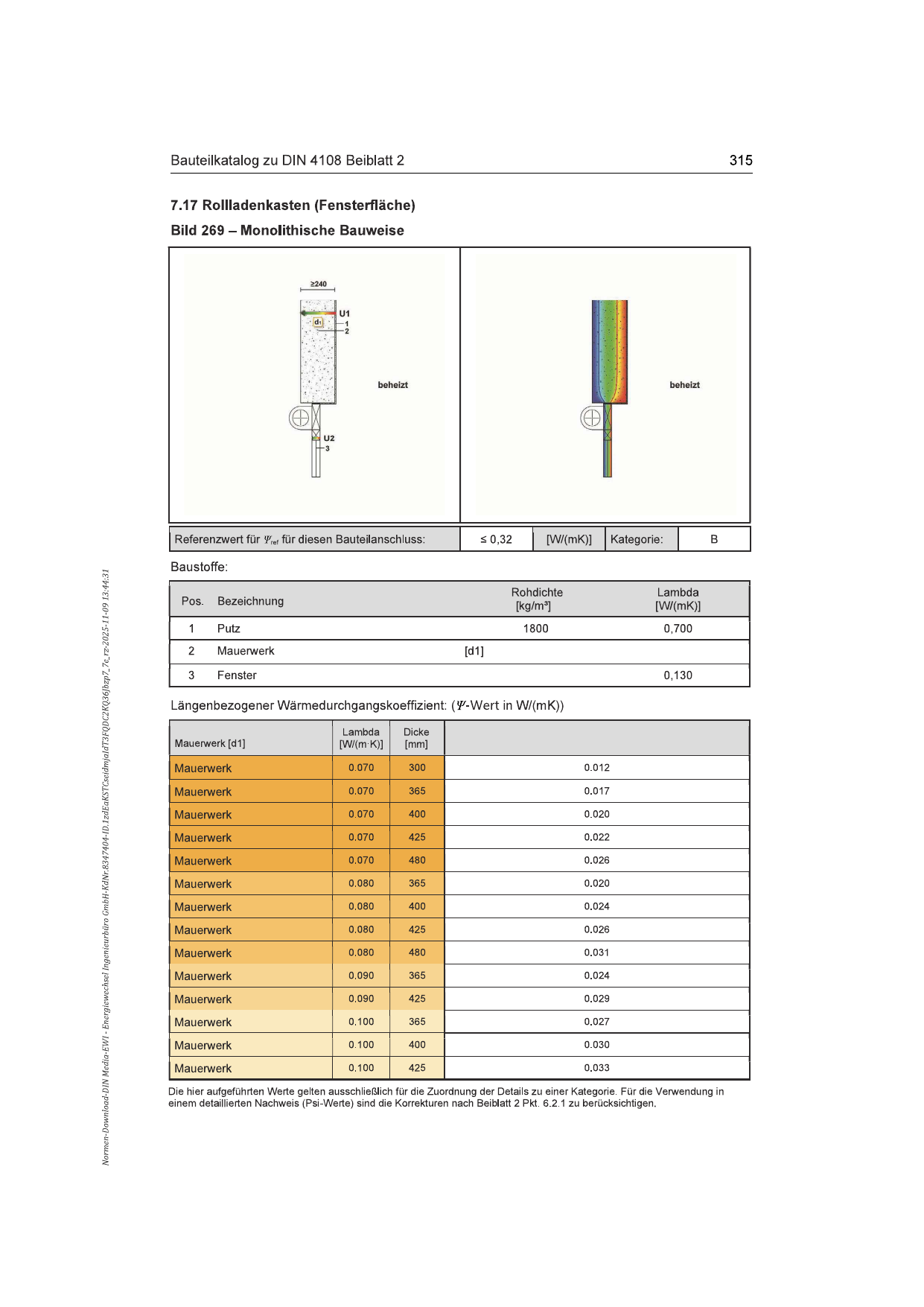

- Vollständige Katalogseite mit Anschlusszeichnung, Temperaturdarstellung und zugehörigen Tabellen – Bild 269.
Hintergrund zum Beispiel.
Bild 269 zeigt einen Rollladenkasten in der Fensterfläche bei monolithischer Bauweise. Die Seite enthält die Anschlusszeichnung und die Temperaturdarstellung des beschriebenen Katalogdetails.
Was die Katalogseite zeigt
- Anschlusszeichnung mit den angesetzten Bauteilen und Baustoffen.
- Temperaturdarstellung und Tabellen für die beschriebenen Katalogvarianten.
Für Ihr Gebäude
Für einen konkreten Anschluss prüfen wir Geometrie, Schichten und Randbedingungen. Daraus ergibt sich, ob ein passendes Katalogdetail herangezogen werden kann oder eine individuelle Berechnung erforderlich ist.
