Wärmebrücken · Katalogdetail · DIN 4108 Beiblatt 2
Fenstersturz an der monolithischen Außenwand
Den oberen Fensteranschluss mit Sturz und Deckenranddämmung einordnen.
Vordefiniertes Anschlussdetail aus einem Katalog. Dieses Beispiel ist keine Kundenreferenz und ersetzt keine projektbezogene Berechnung.
Der Wärmebrückenkatalog, DIN Media: Bild 232, Seite 280. Vorgefertigtes Katalogdetail.
Das Anschlussdetail im Überblick.
- Anschluss
- Den oberen Fensteranschluss mit Sturz und Deckenranddämmung einordnen.
- Darstellung
- Einordnung des Anschlusses anhand einer vorhandenen Katalogvariante mit Geometrie, Baustoffen und Temperaturdarstellung.
- Einordnung

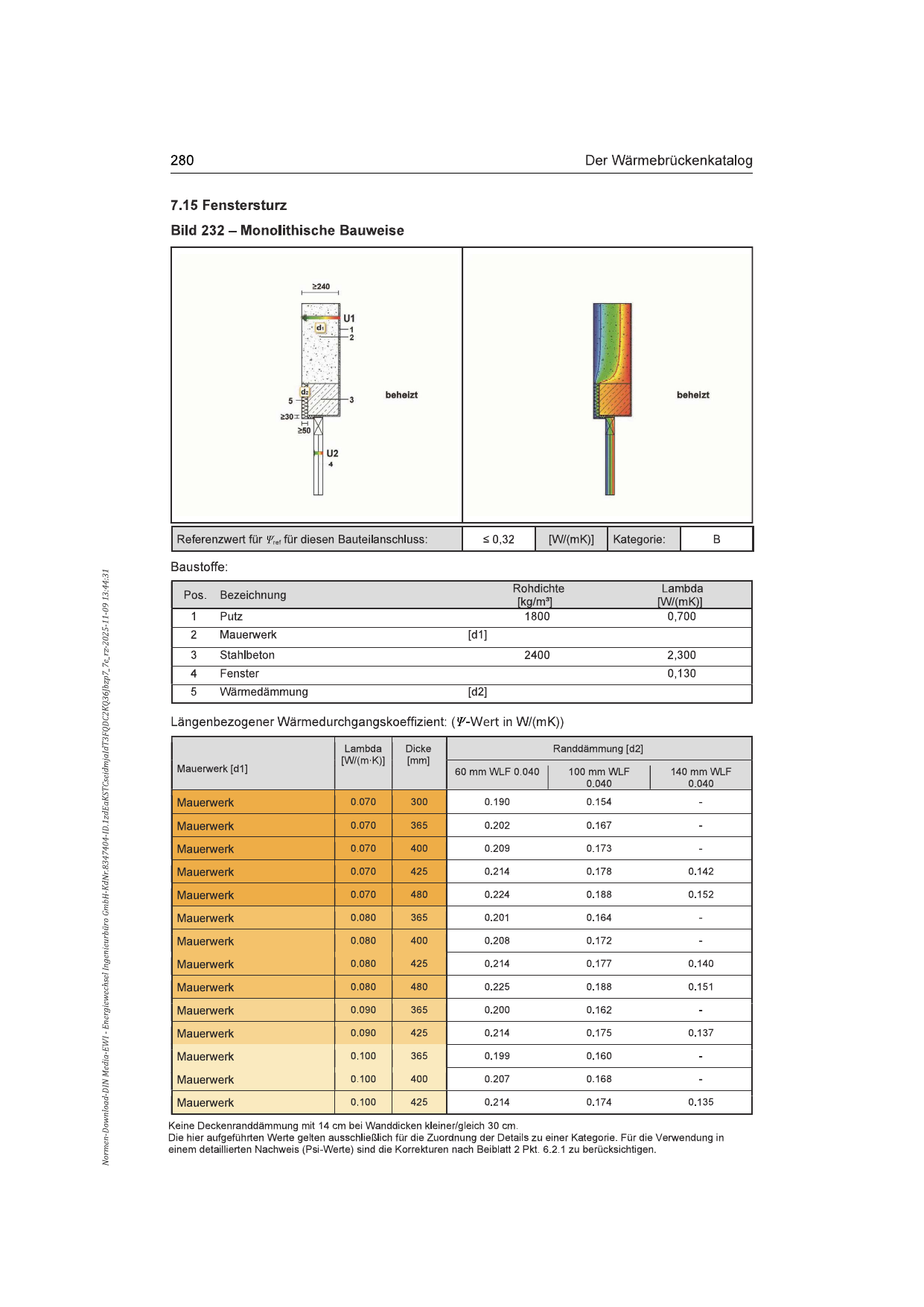

- Vollständige Katalogseite mit Anschlusszeichnung, Temperaturdarstellung und zugehörigen Tabellen – Bild 232.
Hintergrund zum Beispiel.
Bild 232 zeigt einen Fenstersturz in monolithischer Bauweise. Zeichnung und Temperaturdarstellung stehen den Baustoffangaben und Varianten der Randdämmung gegenüber.
Was die Katalogseite zeigt
- Anschlusszeichnung mit den angesetzten Bauteilen und Baustoffen.
- Temperaturdarstellung und Tabellen für die beschriebenen Katalogvarianten.
Für Ihr Gebäude
Für einen konkreten Anschluss prüfen wir Geometrie, Schichten und Randbedingungen. Daraus ergibt sich, ob ein passendes Katalogdetail herangezogen werden kann oder eine individuelle Berechnung erforderlich ist.
