Wärmebrücken · Katalogdetail · DIN 4108 Beiblatt 2
Fensterbrüstung an der monolithischen Außenwand
Den unteren Fensteranschluss über einer gemauerten Brüstung einordnen.
Vordefiniertes Anschlussdetail aus einem Katalog. Dieses Beispiel ist keine Kundenreferenz und ersetzt keine projektbezogene Berechnung.
Der Wärmebrückenkatalog, DIN Media: Bild 219, Seite 268. Vorgefertigtes Katalogdetail.
Das Anschlussdetail im Überblick.
- Anschluss
- Den unteren Fensteranschluss über einer gemauerten Brüstung einordnen.
- Darstellung
- Einordnung des Anschlusses anhand einer vorhandenen Katalogvariante mit Geometrie, Baustoffen und Temperaturdarstellung.
- Einordnung

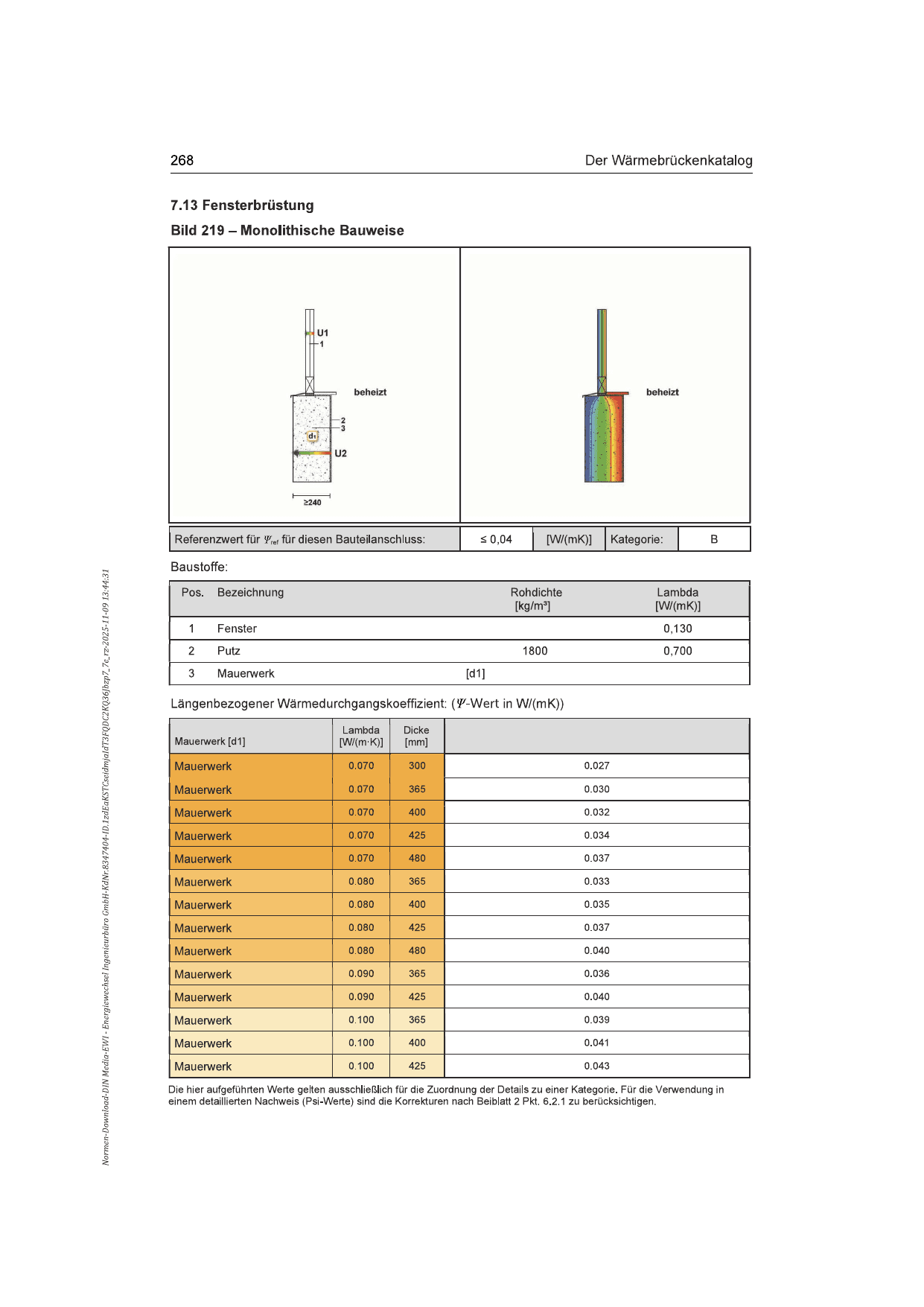

- Vollständige Katalogseite mit Anschlusszeichnung, Temperaturdarstellung und zugehörigen Tabellen – Bild 219.
Hintergrund zum Beispiel.
Bild 219 stellt den Übergang zwischen Fenster und monolithischer Brüstung dar. Die Katalogseite verbindet die Anschlussgeometrie mit Materialangaben und der zugehörigen Temperaturdarstellung.
Was die Katalogseite zeigt
- Anschlusszeichnung mit den angesetzten Bauteilen und Baustoffen.
- Temperaturdarstellung und Tabellen für die beschriebenen Katalogvarianten.
Für Ihr Gebäude
Für einen konkreten Anschluss prüfen wir Geometrie, Schichten und Randbedingungen. Daraus ergibt sich, ob ein passendes Katalogdetail herangezogen werden kann oder eine individuelle Berechnung erforderlich ist.
