Wärmebrücken · Katalogdetail · DIN 4108 Beiblatt 2
Balkonplatte an der monolithischen Außenwand
Die Einbindung einer Balkonplatte in Außenwand und Geschossdecke einordnen.
Vordefiniertes Anschlussdetail aus einem Katalog. Dieses Beispiel ist keine Kundenreferenz und ersetzt keine projektbezogene Berechnung.
Der Wärmebrückenkatalog, DIN Media: Bild 206, Seite 257. Vorgefertigtes Katalogdetail.
Das Anschlussdetail im Überblick.
- Anschluss
- Die Einbindung einer Balkonplatte in Außenwand und Geschossdecke einordnen.
- Darstellung
- Einordnung des Anschlusses anhand einer vorhandenen Katalogvariante mit Geometrie, Baustoffen und Temperaturdarstellung.
- Einordnung

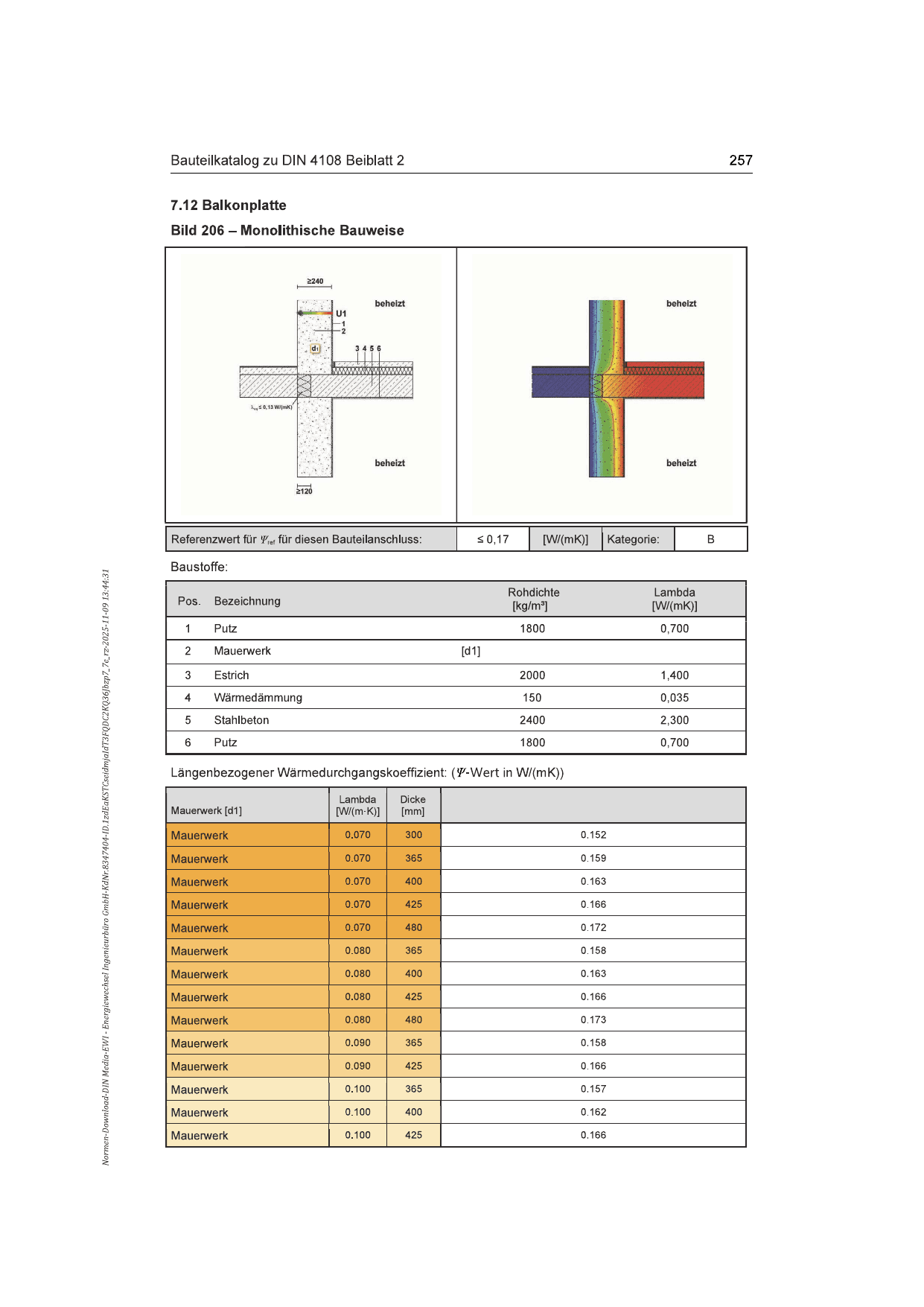

- Vollständige Katalogseite mit Anschlusszeichnung, Temperaturdarstellung und zugehörigen Tabellen – Bild 206.
Hintergrund zum Beispiel.
Bild 206 zeigt einen Balkonplattenanschluss in monolithischer Bauweise. Die vollständige Seite macht den Zusammenhang von Wand, Decke, Fußbodenaufbau und Katalogvariante sichtbar.
Was die Katalogseite zeigt
- Anschlusszeichnung mit den angesetzten Bauteilen und Baustoffen.
- Temperaturdarstellung und Tabellen für die beschriebenen Katalogvarianten.
Für Ihr Gebäude
Für einen konkreten Anschluss prüfen wir Geometrie, Schichten und Randbedingungen. Daraus ergibt sich, ob ein passendes Katalogdetail herangezogen werden kann oder eine individuelle Berechnung erforderlich ist.
