Wärmebrücken · Katalogdetail · DIN 4108 Beiblatt 2
Bodentiefes Fenster am Balkonanschluss
Den Fußpunkt eines bodentiefen Fensters am Balkon- und Deckenanschluss einordnen.
Vordefiniertes Anschlussdetail aus einem Katalog. Dieses Beispiel ist keine Kundenreferenz und ersetzt keine projektbezogene Berechnung.
Der Wärmebrückenkatalog, DIN Media: Bild 208, Seite 259. Vorgefertigtes Katalogdetail.
Das Anschlussdetail im Überblick.
- Anschluss
- Den Fußpunkt eines bodentiefen Fensters am Balkon- und Deckenanschluss einordnen.
- Darstellung
- Einordnung des Anschlusses anhand einer vorhandenen Katalogvariante mit Geometrie, Baustoffen und Temperaturdarstellung.
- Einordnung

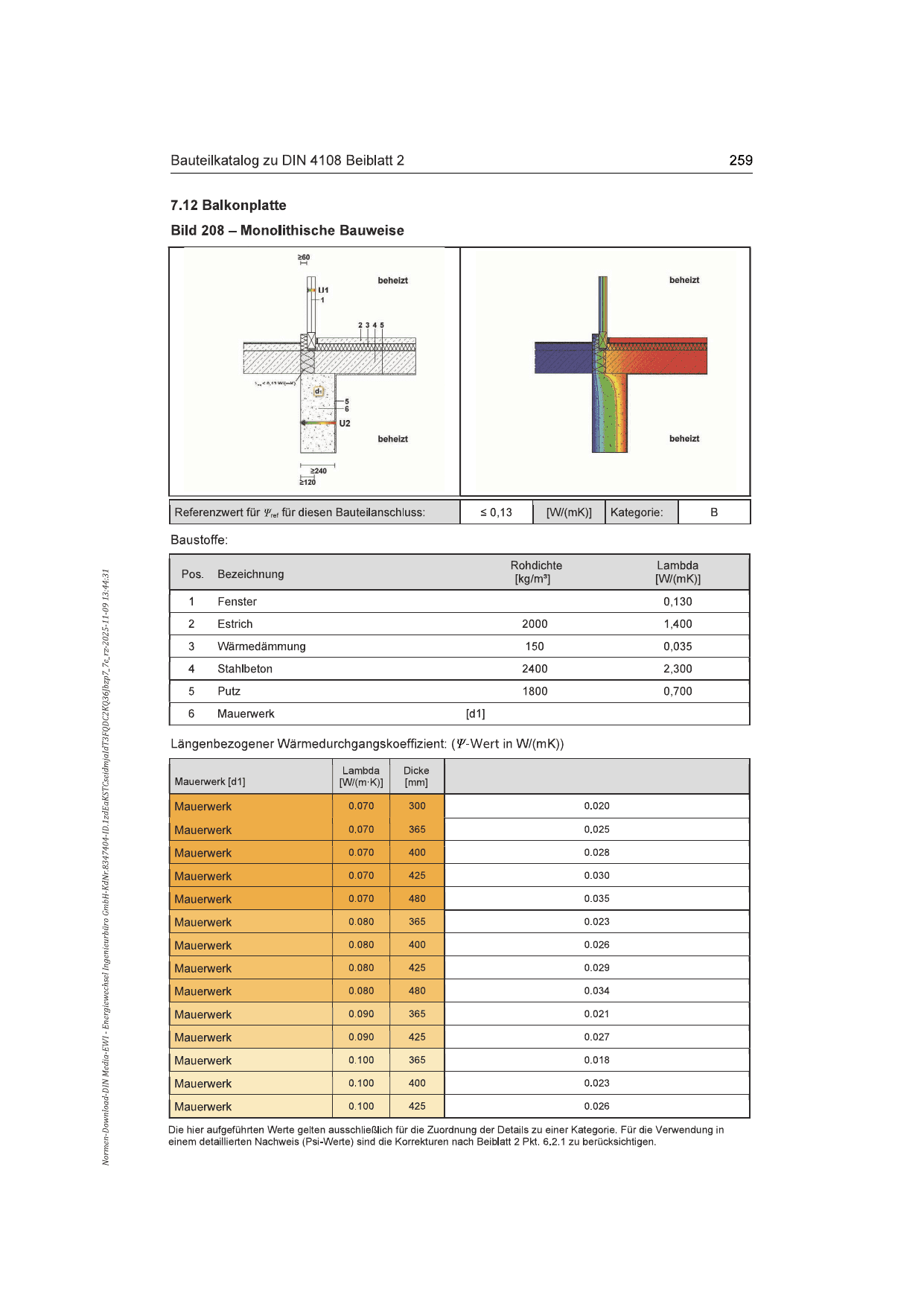

- Vollständige Katalogseite mit Anschlusszeichnung, Temperaturdarstellung und zugehörigen Tabellen – Bild 208.
Hintergrund zum Beispiel.
Bild 208 zeigt den Balkonplattenanschluss mit bodentiefem Fenster in monolithischer Bauweise. Der Fensterfußpunkt und der angrenzende Fußbodenaufbau sind gemeinsam dargestellt.
Was die Katalogseite zeigt
- Anschlusszeichnung mit den angesetzten Bauteilen und Baustoffen.
- Temperaturdarstellung und Tabellen für die beschriebenen Katalogvarianten.
Für Ihr Gebäude
Für einen konkreten Anschluss prüfen wir Geometrie, Schichten und Randbedingungen. Daraus ergibt sich, ob ein passendes Katalogdetail herangezogen werden kann oder eine individuelle Berechnung erforderlich ist.
