Wärmebrücken · Arbeitsprobe · Variantenvergleich
Ein Anschluss. Zwei Dämmvarianten.
Die Innenoberflächentemperatur am Fuß einer Fenstertür untersuchen.
Das Beispiel im Überblick.
- Aufgabe
- Die Innenoberflächentemperatur am Fuß einer Fenstertür untersuchen.
- Vorgehen
- FEM-Modell mit und ohne 50 mm Deckenrand- und Schwellendämmung vergleichen.
- Ergebnis
- Im gezeigten Modell steigt der Temperaturfaktor fRsi von 0,449 auf 0,733.
Hintergrund zum Beispiel.

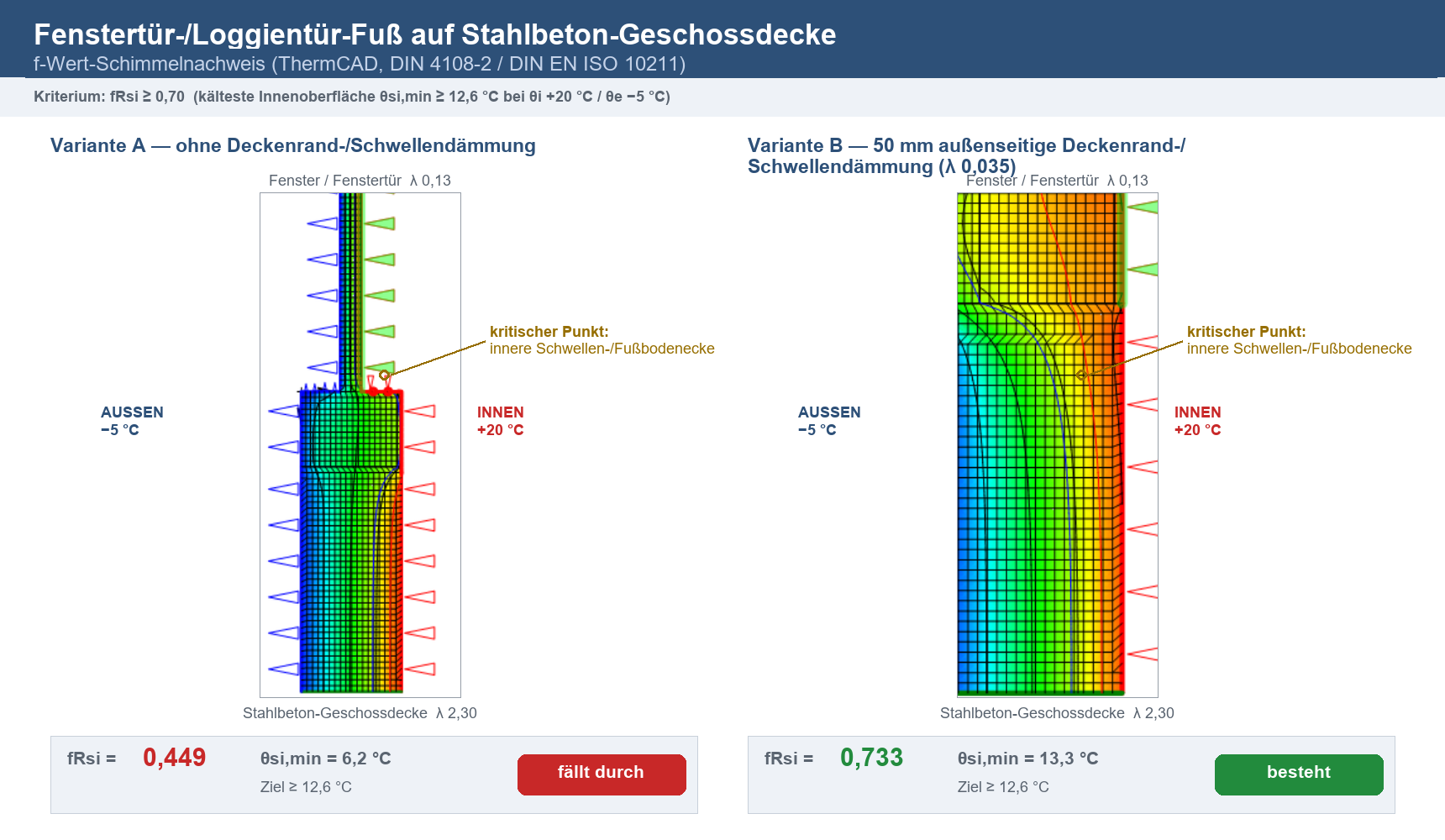

Das veröffentlichte Nachweisbild dokumentiert den Fenstertür-/Loggientür-Fuß auf einer Stahlbeton-Geschossdecke. Für die dargestellten Randbedingungen von innen +20 °C und außen −5 °C werden minimale Oberflächentemperaturen von 6,2 °C und 13,3 °C ausgewiesen. Die Werte gelten für diese Modellvarianten.
