Drei Gebäude. Eine verständliche Grundlage.
Unterschiedliche Gebäudeformen verständlich darstellen und die Geometrie gemeinsam abstimmen.
Arbeitsprobe als PDF ansehen (öffnet in einem neuen Tab)Gebäudeaufnahme und energetische Planung
Gebäude erfassen.
Berechnungen vorbereiten.
Vom kompakten Wohnhaus bis zum Mehrfamilienhaus: Welche Bauteile und Anschlüsse sind für die energetische Bearbeitung relevant?

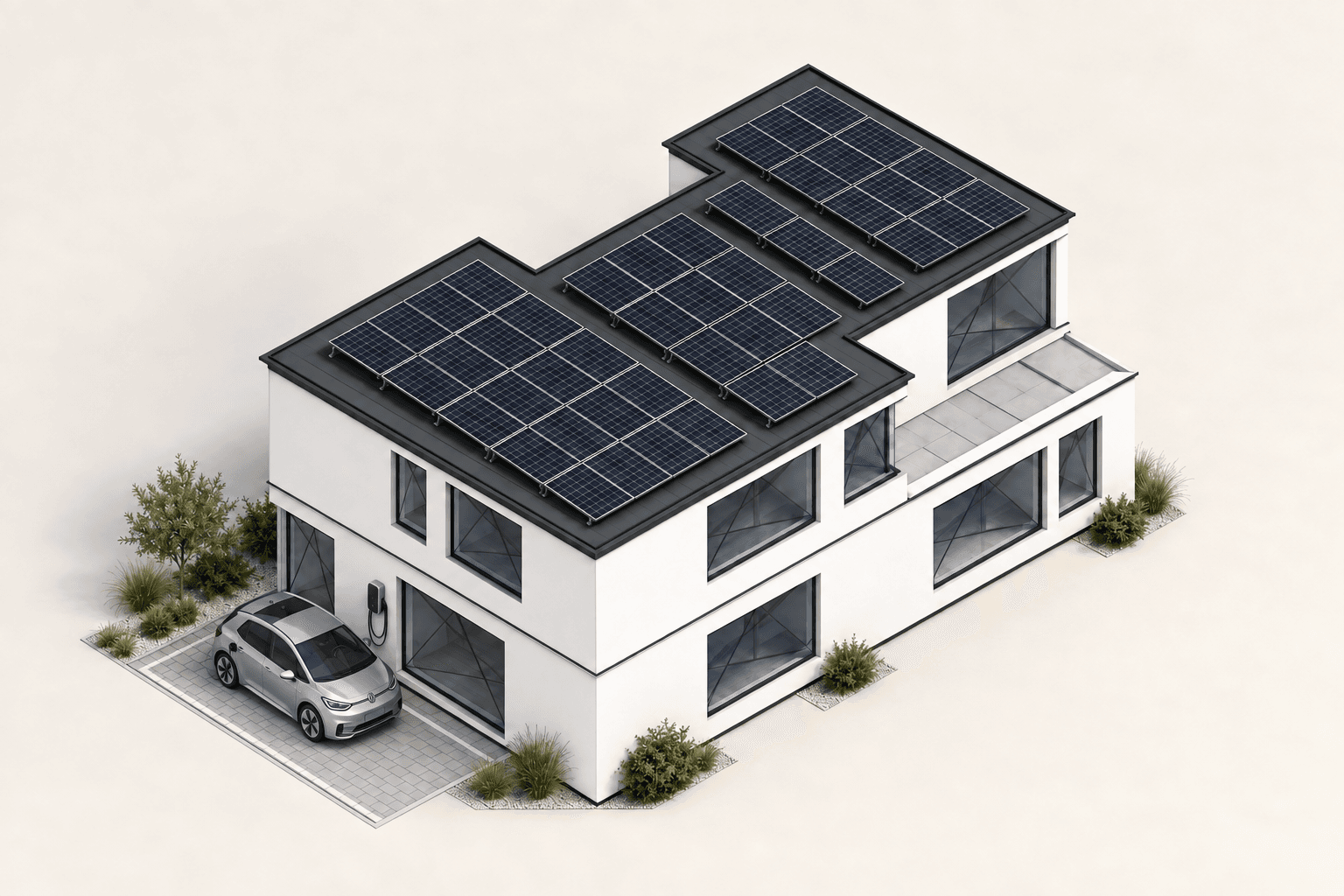

01 / Neubau mit Flachdach
Flachdach, Rücksprünge und Fensterflächen erfassen.
Der zweigeschossige Neubau hat versetzte Baukörper und große Fensterflächen. Im Modell werden Dachflächen, Außenwände und Öffnungen den jeweiligen Geschossen zugeordnet. Besondere Aufmerksamkeit gilt den Anschlüssen an den Rücksprüngen.
Darauf kommt es hier an
- Dach- und Fassadenflächen getrennt erfassen
- Fensterflächen und Ausrichtung zuordnen
- Bauteilanschlüsse an Vor- und Rücksprüngen prüfen
Ihr Nutzen
Die Geometrie bildet die Grundlage für die energetische Bilanz und die weitere Bearbeitung der Anschlussdetails.
Ausgewähltes Modell: Neubau mit Flachdach
Vier Seiten mit drei Projektansichten und einer Übersicht der möglichen Unterlagen.
Das Beispiel im Überblick.
- Aufgabe
- Unterschiedliche Gebäudeformen verständlich darstellen und die Geometrie gemeinsam abstimmen.
- Vorgehen
- Ansichten und Erläuterungen auf Basis vorhandener EWI-Projektmodelle.
- Ergebnis
- Vier Seiten mit drei Gebäudeansichten, ihren Besonderheiten und dem Nutzen für die weitere Planung.
Hintergrund zum Beispiel.
Die Auswahl zeigt, wie sich Neubau und Bestand in der Gebäudeaufnahme unterscheiden. Bei Flachdach, Balkonen und ausgebautem Dachraum stehen jeweils andere Bauteilflächen und Anschlüsse im Mittelpunkt.
Welche Unterlagen passen zu Ihrem Auftrag?
Gesamtansichten, Grundrisse und einzelne Detailansichten können die Abstimmung über ein Gebäude unterstützen. Welche Unterlagen wir erstellen und in welchen Formaten wir sie übergeben, vereinbaren wir für Ihr Vorhaben.
- Gebäudeform gemeinsam nachvollziehen
- Rücksprünge, Dachformen und Fensterlagen erkennen
- Grundlagen der weiteren Bearbeitung abstimmen
Die Modellmappe
Der Download enthält vier gestaltete Seiten mit Ansichten aus drei Projekten. Er zeigt die Modellarbeit und enthält keine bearbeitbaren CAD-Projektdateien oder energetischen Berechnungsnachweise.
Ihr Vorhaben
Was möchten Sie
untersuchen lassen?
Wir besprechen Ihre Aufgabe und die benötigten Unterlagen mit Ihnen.
